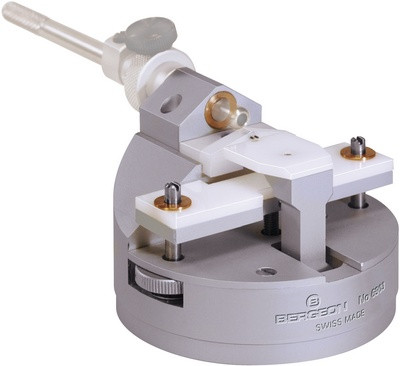

Support pour équilibrer les balanciers par perçage ou limage
Référence : 6903
Polyvalent, offrant 3 possibilités d'utilisation pour l'équilibrage du balancier:
A. Perçage latéral de la serge du balancier.
B. Perçage vertical de la vis ou de la serge du balancier sur la potence No 6745.
C. Limer les vis de balancier
Réglage de la hauteur de la table par molette latérale. Dispositif de perçage latéral amovible avec alésage Ø 4.7 H7 mm. Ø de la base 54 h7 mm avec perçage pour goupille d'indexage. Bâti en aluminium éloxé naturel. Appuis en Delrin. Dimensions: Ø 55 mm x 42 mm. S'utilise idéalement avec la broche No 30601-127-131, les pinces américaines Ø 0.80 - 1.00 - 1.20 - 1.50 mm et la bague d'arrêt ou de la butée micrométrique No 6781. Livré en étui bois.
A. Perçage latéral de la serge du balancier.
B. Perçage vertical de la vis ou de la serge du balancier sur la potence No 6745.
C. Limer les vis de balancier
Réglage de la hauteur de la table par molette latérale. Dispositif de perçage latéral amovible avec alésage Ø 4.7 H7 mm. Ø de la base 54 h7 mm avec perçage pour goupille d'indexage. Bâti en aluminium éloxé naturel. Appuis en Delrin. Dimensions: Ø 55 mm x 42 mm. S'utilise idéalement avec la broche No 30601-127-131, les pinces américaines Ø 0.80 - 1.00 - 1.20 - 1.50 mm et la bague d'arrêt ou de la butée micrométrique No 6781. Livré en étui bois.
