Clips pour appareil à remonter les montres
Référence : 6401-C4-GD
Pour 4 montres

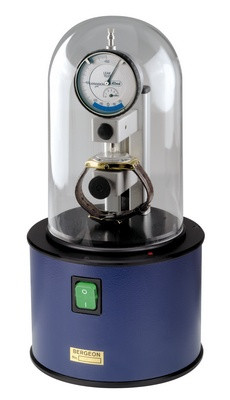

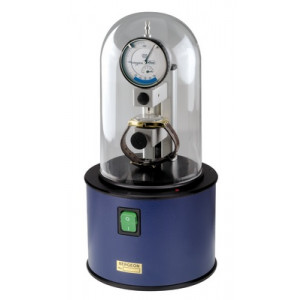

Cet appareil produit, grâce à une pompe à vide incorporée, une différence de pression entre l'intérieur et l'extérieur de la montre.
Le comparateur enregistre avec précision chaque variation au niveau du boîtier et signale ainsi chaque compensation de pression.
Permet un contrôle rapide et sans risques de l'étanchéité des montres à quartz. Mise en service pages No 7004-G et 7004-H. Mise en service A.
Contrôler le voltage.
B.
Brancher sur une prise de cou- rant avec mise à terre. Votre appareil de contrôle est prêt.
1.
Poser la montre à contrôler sous le comparateur, tout en veillant que l'aiguille se trouve dans le champ entre 1 et 4 mm (voir petite aiguille).
Le champ de mesure se règle par la vis moletée placée devant la surface de contrôle du comparateur.
2.
Régler le comparateur sur 0 en actionnant la bague moletée extérieure.
3.
Poser la cloche en plastique
sur l'appareil.
4.
Actionner la pompe de dépres- sion par l'interrupteur basculant vert et observer l'écart de Remarque
:
- Si la
montre est étanche
, elle augmente de dimension lors de l'aspiration de l'air. L'air enfermé dans la montre déforme le boîtier.
- Veiller à ce que la déformation ne dépasse pas 0,02 mm, sinon le verre ou le fond pourraient sauter du boîtier.
- La pompe à dépression s'inter- rompt en ramenant l'interrupteur basculant sur sa position initiale.
- Si la
montre présente une fuite importante
, l'aiguille du compa- rateur reste sur sa position de départ ou alors elle se déplace dans le champ négatif.
- Ces deux réactions différentes proviennent des différentes cons- tructions des montres (joints). Ceci ne saurait cependant influ- encer l'exactitude du résultat obtenu.
5.
Au moment où une déformation de 10/100 mm (10 graduations) est atteinte, arrêter l'appareil par l'interrupteur basculant vert.
6.
Laisser passer un temps de contrôle de 60 secondes et com- parer l'aiguille du comparateur avec la position initiale au
départ.
- Si l'aiguille de contrôle reste immobile,
la montre peut être considérée comme étant
absolument étanche.
- Si l'aiguille de contrôle revient d'env. 20 % sur la position 0,
la montre présente une petite
fuite, mais peut encore être
considérée comme étanche.
- Si l'aiguille de contrôle revient de plus de 20 %,
la montre
présente une fuite peu impor- tante, mais ne peut plus être
considérée comme étanche
, selon les normes DIN et ISO.
- Si l'aiguille de contrôle n'a pas bougé lors de toute l'opération de contrôle,
la montre présente une grande fuite
.
7.
Terminer le contrôle en appuyant sur le bouton rouge en bas de la cloche en plastique.
8.
Enlever la cloche en plastique. L'appareil est prêt pour un nou- veau contrôle.
Particularités lors du contrôle d'étanchéité.
Certaines montres visiblement non étanches peuvent apparaître comme étanches lors du contrôle. Ceci peut provenir du gonflement des joints provoqué par l'humidité. Dans ces cas, changer les joints avant le contrôle.
